臺灣朝銓精密內撐夾具PTG系列是一款高精度內張夾頭，夾持精度0.015mm以內，采用雙斜度設計，能夠提供強大、均勻且穩定的夾持力；
產品優勢：
1、夾具精度高，其內徑套在拆卸再裝上后能維持0.015mm以內的精度；
2、內張套直徑行程：0.6mm，大公差件可以夾持；
應用場景：適合安裝于數控車床、研磨機、專用機等設備；
| PTG內撐夾具外形尺寸表（單位：mm） | |||||||||||||||
| 型號/尺寸 | A(內張套徑) | B | C | D | E | F | G | H | J | K | L | M(拉桿牙徑) | N(安裝螺絲) | R(定位螺孔) | 拉桿拉力 |
| 3A1 | 12.5/16.0 | 60 | 20 | 22.0 | 14.6 | 20 | 40 | 75 | 11.0 | 6 | 12.6 | M4 | ?58-M8 | ?28-M4 | 700 |
| 2C1 | 16.0/22.0 | 66 | 20 | 27.0 | 15.0 | 22 | 40 | 75 | 15.0 | 6 | 14.0 | M8 | ?58-M8 | ?28-M4 | 1000 |
| 1C1 | 22.0/28.5 | 72 | 20 | 32.0 | 15.5 | 30 | 40 | 75 | 20.0 | 6 | 20.7 | M8 | ?58-M8 | ?58-M6 | 1200 |
| 18C1 | 28.5/41.0 | 79 | 20 | 38.0 | 15.3 | 31 | 40 | 75 | 26.5 | 6 | 26.3 | M10 | ?58-M8 | ?58-M6 | 1800 |
| 4C1 | 41.0/63.5 | 84 | 20 | 43.0 | 14.8 | 36 | 40 | 75 | 37.5 | 6 | 37.0 | M12 | ?58-M8 | ?58-M6 | 2300 |
| 5C1 | 63.5/76.2 | 109 | 25 | 51.0 | 25.3 | 36 | 60 | 120 | 55.0 | 6 | 57.3 | M20 | ?94-M10 | ?94-M8 | 2800 |
| 6C1 | 76.2/89.0 | 118 | 25 | 57.0 | 24.7 | 37 | 60 | 120 | 74.5 | 6 | 71.1 | M20 | ?94-M10 | ?94-M8 | 3200 |
| PTG內撐夾具外形尺寸表（單位：mm） | |||||||||||||||
| 型號/尺寸 | A(內張套徑) | B | C | D | E | F | G | H | J | K | L | M(拉桿牙徑) | N(安裝螺絲) | R(定位螺孔) | 拉桿拉力 |
| 3A2 | 16.5/22.0 | 20 | 26.0 | 14.6 | 20 | 40 | 75 | 11.0 | 6 | 12.6 | M4 | ?58-M8 | ?28-M4 | 700 | |
| 2C2 | 22.0/28.5 | 20 | 32.0 | 15.0 | 22 | 40 | 75 | 15.0 | 6 | 14.1 | M8 | ?58-M8 | ?28-M4 | 1000 | |
| 1C2 | 28.5/40.0 | 20 | 38.0 | 15.5 | 30 | 40 | 75 | 20.0 | 6 | 20.7 | M8 | ?58-M8 | ?58-M6 | 1200 | |
| 18C2 | 40.0/51.0 | 20 | 45.0 | 15.3 | 31 | 40 | 75 | 26.5 | 6 | 26.3 | M10 | ?58-M8 | ?58-M6 | 1800 | |
| 4C2 | 51.0/73.0 | 20 | 50.0 | 14.8 | 36 | 40 | 75 | 37.5 | 6 | 37.0 | M12 | ?58-M8 | ?58-M6 | 2300 | |
| 5C2 | 73.0/89.0 | 25 | 60.0 | 25.3 | 36 | 60 | 120 | 55.0 | 6 | 57.3 | M20 | ?94-M10 | ?94-M8 | 2800 | |
| 6C2 | 89.0/102.0 | 25 | 69.0 | 24.7 | 37 | 60 | 120 | 74.5 | 6 | 71.1 | M20 | ?94-M10 | ?94-M8 | 3200 | |

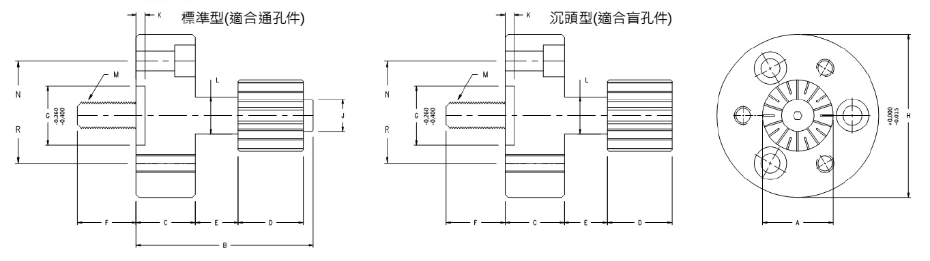

工藝圖展示
高精度內張夾具，夾持精度0.0015mm以內
內張套直徑行程：0.6mm，大公差件可以夾持；最小內徑12.5mm，最大內徑178.0mm；
雙斜度內張，夾持力強大均勻且穩定；
可以安裝軸向定位裝置（設計定制）；有標準型（通孔）與沉頭型（盲孔）兩型可選用；
